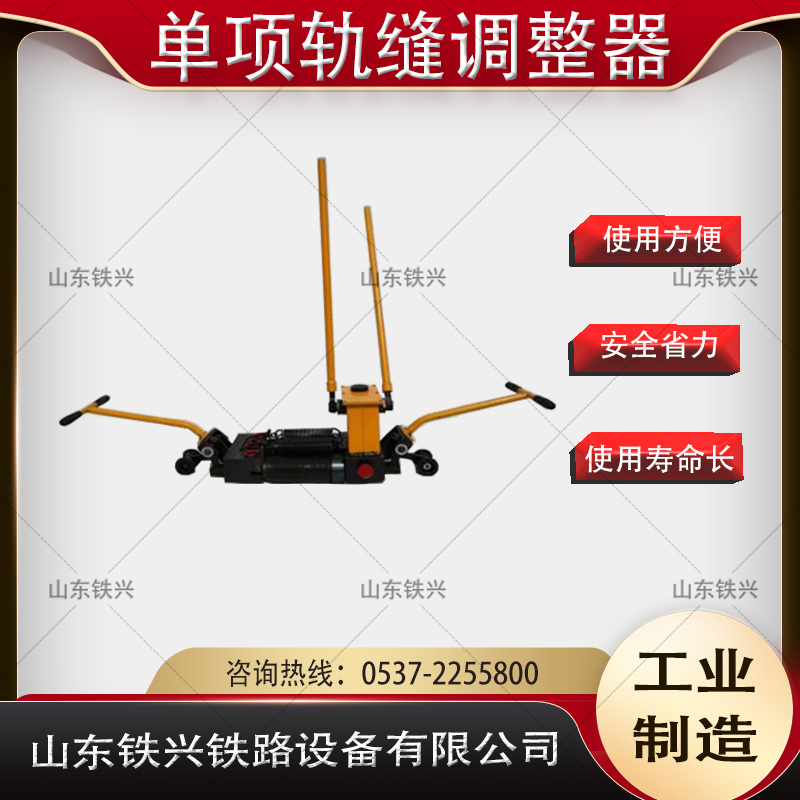

YTF-400型單項軌縫調整器

產品名稱：YTF-400型單項軌縫調整器

外形尺寸：810×330×550mm

推力：400KN

適用范圍：是軌縫恢復到要求尺寸

TEL：0537-2255800 / 400-691-2018

 鐵路鋼軌接頭的間隙(即軌縫)由于受氣候變化及行車等要素影響，其大小經常發作變化，為使軌縫恢復到請求尺寸，必需串動鋼軌，運用帶有平安安裝的400 型軌縫調整器能滿足m、50kg/m、60kg/鋼軌的串軌任務。

 技術性能

 結構及工作原理

 YFT-400型軌縫調整器由斜鐵式夾具柱塞式高壓油泵,工作油缸,回油閥平安走行部組成.

 夾詳細經過兩個工作油缸由銷軸銜接成為一個整機.四個柱塞式油泵與夾詳細銜接是由螺紋銜接的.密封是靠紫銅墊密封的.

 工作油箱與夾詳細的銜接采用焊接構造.

 工作油缸是由油缸,活塞,油缸密封圈,銜接頭號主要零件組成,當高壓入油缸時,活塞沿著軸線方向挪動,當回油閥開啟后,活塞在拉力彈簧作用下開端回位,其工作行程是靠構造尺寸控制.

 柱塞式油泵是由油泵套,油泵芯子閥體組成,兩個球式單向閥組合,在閥體上球閥要堅持潔凈,不得有污物存在,如遇油泵失靈,要重點檢查單向閥處除去污物.

 回油閥是經過手柄,螺桿,推進鋼珠,來完成回油閥在閉塞與開啟的作用.

 平安閥為了保證各機件的正常工作,在工作油路中設有平安閥,平安閥在出廠前已調至520Kg/Cm ga開啟,在工作中不得隨便調整.

 運用辦法

 YFT-400 型軌縫調整器推力為40T,在正常狀況下,一次可拉長為12.5m ,60kg/m鋼軌4-5根,長為25m,60kg/m鋼軌2根.在一次夾緊中工作行程為140毫米.為了使軌縫調整器更好地發揮其效能,運用者除必需熟習本機構造性能外,尚應留意以下事項:

 1.用前檢查

 1)油箱內油面高度能否到達油箱高度的2/3

 2)撥斜鐵機構能否靈敏牢靠

 3)回油閥作用能否牢靠

 4)各銜接緊固部位能否松動和漏油

 2.使用步驟

 1)將軌縫調整器推拉到被調整的兩根鋼軌接頭處

 2)搬動撥架,使兩夾詳細落在鋼軌上,亦使斜鐵與鋼軌夾牢

 3)按順時針旋轉回油閥,搖動支配桿,使高壓油輸入工作油缸

 4)當每次調整終了后應按次序先旋開回油閥,然后松開斜鐵,使工作油缸在拉簧作用下回位,即完成一次工作循環.

 5)搖動撥架,使走行輪踏面支承于鋼軌上,移至第二個工作點.
