電話:400-691-2018

產品中心 >>

>鋼軌打磨機系列

首頁 > 鋼軌打磨機系列

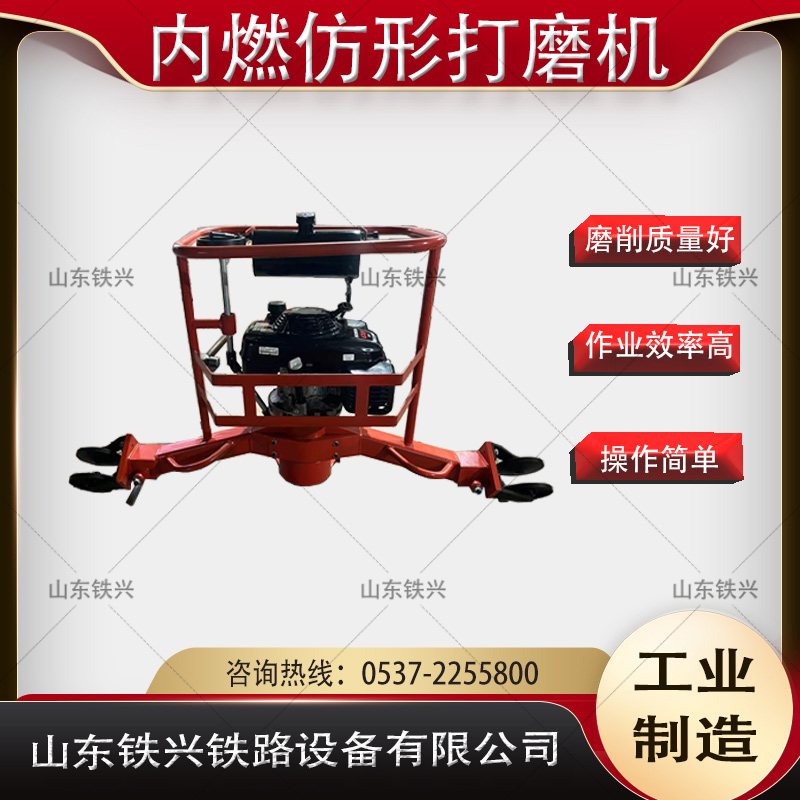

FMG-4.4型內燃仿形鋼軌打磨機


產品名稱:FMG-4.4型仿形鋼軌打磨機


外形尺寸:1480 mm×500mm×800mm

適用范圍:適用于43~75Kg/m鋼軌焊縫、不平等接頭、軌車肥邊,軌面焊修等部分的打磨




主要技術參數

動力型式
4KW  本田GXV160發動機
磨頭最大轉速
4000r/min
砂輪規格
Φ150×Φ55×70
砂輪行程
60mm
砂輪傾角
0~90°
進給手輪每轉進給量
1.35mm
整機質量
75kg
外形尺寸
1480 mm×500mm×800mm



TEL:0537-2255800 / 400-691-2018


 FMG-4.4型仿形鋼軌打磨機適用于43-75kg/m鋼軌焊縫、不平整接頭、軌側肥邊、軌面焊修等局部的打磨。具有作業效率高、磨削質量好、操作煩瑣、上下道便當等優點,是鐵路工務大修、維修及搶修的工具。



 主要構造及工作原理

 FMG-4.4型仿形鋼軌打磨機主要由汽油機、機架、機芯、走行安裝幾局部組成。機架系用無縫鋼焊接而成。機芯由傳動系統、旋轉安裝及輪組成。砂輪旋轉角度和進給量由手輪制成,走行安裝和機架焊為一體,走行輪絕緣輪。且輪緣較高,下道后也可在空中推行。先將機架跨在兩股鋼軌上,再整好砂輪停止給量和角度即可停止側磨。是道岔和焊補軌面修磨的理想工具。

 本機由6.5馬力美國科勒汽油機作為動力。用A型三角帶(內周長787mm),經過傳動系統帶砂輪停止磨軌作業,以汽油機為動力(回轉運動),傳送給杯型砂輪使其產生回轉運動,同時經過一個能轉的手輪來調整砂輪的進給量,從而到達打磨鋼軌的目的。


 操作辦法

 1、將仿形鋼軌打磨機放在鋼軌上,經過兩滾輪挪動,導向輪須與兩側鋼軌相接觸并回轉自若。

 2、順時針轉入手輪時,杯型砂輪下移。

 3、取得良好的打磨質量,須按兩步停止:

 a、粗打磨:仿形鋼軌打磨機沿鋼軌挪動,逐漸放下砂輪,打磨至離軌面1mm,打磨應從軌面開端,再打側面。打磨鋼軌另一側時,必需調轉打磨機。

 b、精打磨:在粗磨的根底上打磨機重新就位,準備打磨軌面。當基準滾輪就位后,放下砂輪,使之剛好觸及焊縫左近不須打磨的軌面,從軌面開端打磨,然后打磨側面,打磨范圍應到達焊縫兩側各100mm,為補償砂輪磨損,應稍稍放下砂輪。

 4、打磨完成后,必需逆時針旋轉手輪,使砂輪上提,以便于停止下一個焊縫的打磨。

 5、導向輪的調整:打磨機兩側各有一套導向輪,用于打磨砂輪的導向。打磨機打側面時,支撐導向輪的相對位置可依據與空中的間隔(或鋼軌的型號)來調整二導向輪的間隙,調整導向輪時將四個螺栓扭松后,相對的挪動(轉動)支架即可調整間隙。

 6、仿形鋼軌打磨機主軸的滾動軸承組合,滾輪、導向輪的滾動軸承組合,要定期注入和改換光滑脂,進給運動的螺旋副及其支撐要定期的注入光滑脂。
